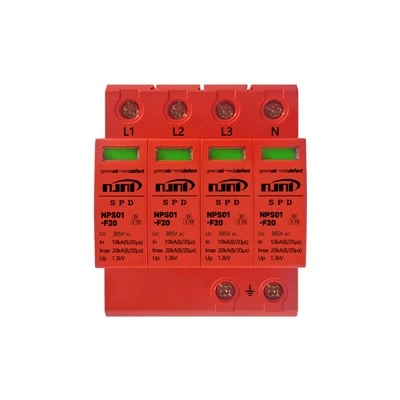

NPS01-F20 AC 3+1P サージ保護デバイス

小型三線式-相 4- 線システム向けの経済的な 3+1 アーキテクチャ



製品概要

NPS01-F20 AC 3+1P サージ保護デバイスは、小型三相 4 線配電システム用に設計された経済的なタイプ 2 (クラス II) サージ保護デバイスです。-} EN/IEC 61643-11 および GB/T 18802.11 規格に準拠し、タイプ 2+3 テスト認証に合格しています。この製品は、古典的な 3+1 保護アーキテクチャを備えています - 三相バリスタと中性線専用のスパーク ギャップを組み合わせた-。各相は、6kV の開回路電圧で、10kA (8/20μs) の公称放電電流 In と 20kA の最大放電電流 Imax を供給します。この構成は、小規模配電システム用の TN{22}S および TT 三相 4- 接地構成の保護要件に完全に一致します。 72mm の 4 極幅は標準の 35mm DIN レール取り付けに適合し、Uc は 275V ～ 440V (NPE モード 255V) をカバーします。この製品は、小規模商業ビル、オフィス分電盤、小売電力システム、および手頃な価格の二次サージ保護を必要とするその他の小型三相 4 線端子システムで広く使用されています。

各相回路には、高速応答と低残留電圧を備えた高エネルギー酸化亜鉛バリスタ チップが使用されており、急速なサージ電流の放電が可能です。{0}中性点-対-アース回路には、専用のガス放電ギャップ モジュールが採用されており、通常の状態では漏れ電流ゼロ、消費電力ゼロで動作し、長期の漏れ電流によって引き起こされる中性線のドリフトやシステム干渉の問題を効果的に排除します。-位相および中性点保護素子はエネルギーが正確に調整されており、追従電流や保護デッドゾーンはありません。{6}}モジュール式の独立したトリップ設計により、各極に独自の熱断路器と赤/緑のステータス表示ウィンドウが提供されます。 -単極に障害が発生すると、他の極に影響を与えることなく自動分離が開始されるため、障害位置を迅速かつ直感的に特定できます。導電性バスバーは錫メッキを施した高純度銅で作られており、低い接触抵抗と高いサージ電流容量を保証します。 IP20 定格の UL94V-0 赤色熱可塑性プラスチックハウジングは、信頼性の高い絶縁安全性を提供します。

このシリーズは、最低 0.9kV の位相{0}}モード電圧保護レベルを備え、位相-モードの応答時間は 25ns 以下、N-PE モードの応答時間は 100ns 以下で、優れた残留電圧制御と高い保護精度を実現します。上流と下流の保護段の間で最適な選択的調整を実現し、落雷時に上流のブレーカーが落ちるのを防ぐには、40 A gG バックアップ ヒューズを使用することをお勧めします。-簡易監視システムには、リモート信号用のノーマルオープン/ノーマルクローズフローティング切替接点(AC 250V/0.5A)をオプションで用意しています。このデバイスは、-40 度から +80 度、湿度 5% ～ 95% の範囲内で動作し、4mm² ～ 25mm² の導体に対応します。 35 mm DIN レールの迅速な取り付けとコンパクトな 72 mm 幅を備えたこれは、小規模な三相 4 線配電システムにおける二次サージ保護のためのコスト効率の高いソリューションです。-

内箱の寸法 (L*W*H):11.3*10.1*7.7, 15.11*10.1*7.7
外箱の寸法 (長さ*幅*高さ): 32.5*27.5*27.5
